相变降温材料行业分析

近年来，无绳电动工具凭借其便携、高效的优势，正在快速替代传统有线工具，成为装修、建筑、园林等领域的主流选择。为了满足用户对大功率、长续航、快充的需求，电动工具的能量密度和功率密度不断提升，随之而来的是愈发严峻的发热问题：重载工作时的瞬时高温、快充时的热堆积，不仅会导致设备降频卡顿、续航骤减，更会加速电池老化，甚至引发安全隐患。传统的风冷、金属散热片方案，已经难以适配新一代电动工具的散热需求，而相变降温材料（Phase Change Material, PCM）的出现，为这一困境提供了全新的解决方案。

电动工具的 “隐形瓶颈”：被高温制约的性能与寿命

对于手持电动工具而言，发热是制约其性能与寿命的核心瓶颈，这一问题在三个核心部件上尤为突出：

锂电池包：快充与重载的热堆积

电动工具的锂电池需要支持高倍率放电（工业级工具放电倍率可达 10C 以上）和快速充电，这一过程中会产生大量焦耳热。在狭小的电池包空间内，热量无法及时散出，会导致一系列问题：

• 性能衰减：当电池温度超过 60℃，电解液活性下降，内阻骤增，输出功率受限，设备会触发过热保护，强制降频。实测数据显示，传统方案下，冲击钻连续钻混凝土 12 分钟后，扭矩就会下降 17%，严重影响作业效率。
• 寿命缩短：长期处于高温环境，会加速锂枝晶生长和电极老化，研究表明，电池每升高 10℃，循环寿命就会减半。很多用户反馈 “电池用了半年就不耐用”，很大程度上就是高温导致的容量衰减。
• 安全风险：极端情况下，过热可能引发热失控，带来起火、爆炸的安全隐患。某头部电动工具企业曾遇到新款电池包快充时温度超过 70℃，引发大量用户投诉。

驱动电机：瞬时高热的散热难题

随着无刷电机的普及，电动工具的功率越来越高，工业级角磨机、电镐的峰值功率可达 2000W 以上。电机在连续重载工作时，绕组和永磁体都会产生大量热量，传统方案依靠电机轴带动的叶轮风扇散热，不仅效率有限，还存在诸多弊端：

• 风扇会增加设备的重量和噪音，还会引入灰尘，长期使用后风道堵塞，散热效果进一步下降。
• 对于瞬时大负载的工况，比如拧螺栓、破拆，电机的瞬时产热远超过风冷的散热能力，热量快速堆积，导致永磁体退磁，电机寿命大幅缩短。

传统散热方案的局限性

面对这些问题，传统的散热方案已经力不从心：

• 风冷：需要额外的风扇和风道，占用空间，增加重量，可靠性差，无法应对峰值热流。
• 液冷：结构复杂，成本高，密封要求高，完全不适合小型手持电动工具。
• 传统导热材料：比如导热硅胶片，只能传导热量，无法储存热量，面对瞬时的峰值热流，只能眼睁睁看着温度飙升，而且无法完美填充微观间隙，热阻较高。

相变降温材料：会 “吸热” 的智能温控材料

相变降温材料（PCM）是一类能够在特定温度区间内，通过自身物态变化（如固态熔化为液态）吸收或释放大量潜热的功能材料，它就像一个 “热量海绵”，能够实现对热量的 “削峰填谷”。

核心工作原理

当设备工作温度升高到 PCM 的相变温度（针对电动工具，通常设计为 40-50℃，正好是电池和电机的最佳工作温度上限）时，PCM 会开始熔化，吸收大量的热量，而自身温度却保持不变，从而抑制设备温度的升高；当设备空闲下来，温度降低时，PCM 会重新凝固，把之前储存的热量释放出去，恢复吸热能力，等待下一次工作循环。

图 1: 应用于电子设备的复合相变导热片，室温下为固态，便于安装

针对电动工具优化的复合相变材料

纯的相变材料（比如石蜡）虽然潜热高，但是导热系数很低，只有 0.2W/m・K 左右，热量传不进去，无法快速吸收发热部件的热量。为此，行业内开发了复合相变材料：

• 在 PCM 中加入石墨、铝泡沫、纳米陶瓷等高导热填料，把导热系数提升到 2.5-5W/m・K，甚至更高，让热量能够快速传导到 PCM 内部。
• 通过微胶囊化或者骨架支撑，解决 PCM 熔化后泄漏的问题，即使变成液态，也不会流的到处都是，保证设备的安全和清洁。
• 定制相变温度，精准匹配电动工具的工作区间，确保在设备正常工作时刚好触发相变，既不会提前熔化浪费潜热，也不会太晚起不到降温作用。

这种复合相变材料，完美适配了电动工具的需求：它室温下是柔软的固态，可以像垫片一样裁切、贴合，方便安装；工作时遇热软化，自动填充发热部件之间的微观间隙，消除空气热阻，同时吸收峰值热量，实现高效散热。

全场景覆盖：相变材料在电动工具中的落地应用

相变降温材料可以灵活适配电动工具的不同部件，从电池到电机，再到控制器，实现全系统的热管理，下图就是一款集成了相变散热的手电钻的结构设计：

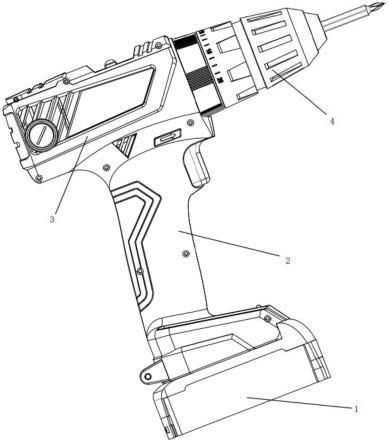

图 2: 基于相变材料散热的手电钻结构，在电机、开关、电池处均布置了 PCM 模块

1. 锂电池包：解决快充与重载的热难题

电池包是相变材料应用最广泛的场景，具体的应用方式有两种：

• 间隙填充： 在 18650 电芯之间的空隙中，填充复合相变材料，既可以吸收电芯产生的热量，还可以让各个电芯的温度保持一致，消除电芯之间的温差，提升电池的一致性。
• 导热贴合： 在电池包的外壳和电芯之间，贴合相变导热片，快速把电芯的热量传导出去，同时吸收峰值热量。

实际应用的效果非常显著：某头部电动工具企业，在其新款快充电池包中引入了复合相变材料后，快充时的最高温度从 70℃降到了 58℃，完全符合安全标准；循环充放电 500 次后，电池的容量保持率从原来的 75% 提升到了 88%，用户的相关投诉量减少了 60%。

2. 驱动电机：应对瞬时高热的缓冲垫

针对电机的瞬时高热问题，相变材料可以集成在电机的外壳中：

• 采用两个半圆环的铝制壳体，嵌套在电机的外表面，壳体内部储存复合相变材料。电机工作时产生的热量，先通过铝壳快速传导，然后被内部的 PCM 吸收，抑制温度的飙升。
• 同时配合少量的散热孔，在空闲的时候把 PCM 储存的热量散出去，让 PCM 恢复吸热能力。

这种设计，完美解决了电机瞬时大负载的发热问题，比如电镐破拆、扳手拧大螺栓的时候，电机的瞬时热量会被 PCM 快速吸收，不会导致电机过热退磁，也不会触发过热保护，让电机可以持续输出满功率。

3. 控制器与开关：保护核心电子元件

电动工具的控制器和开关，在大电流工作时也会产生大量的热量，比如 MOS 管、换向开关，这些元件对温度非常敏感，过热会导致性能漂移甚至损坏。 针对这些部件，行业内通常把相变材料集成在金属散热片内部：金属散热片负责快速导热，内部的 PCM 负责吸收峰值热量，两者结合，既保证了热量的快速导出，又能应对瞬时的热冲击，保护电子元件的安全。

颠覆式升级：相变散热带来的核心优势

对比传统散热，相变降温材料带来了全方位的升级，我们可以通过连续重载工作下的温度变化对比，直观地看到两者的差异：

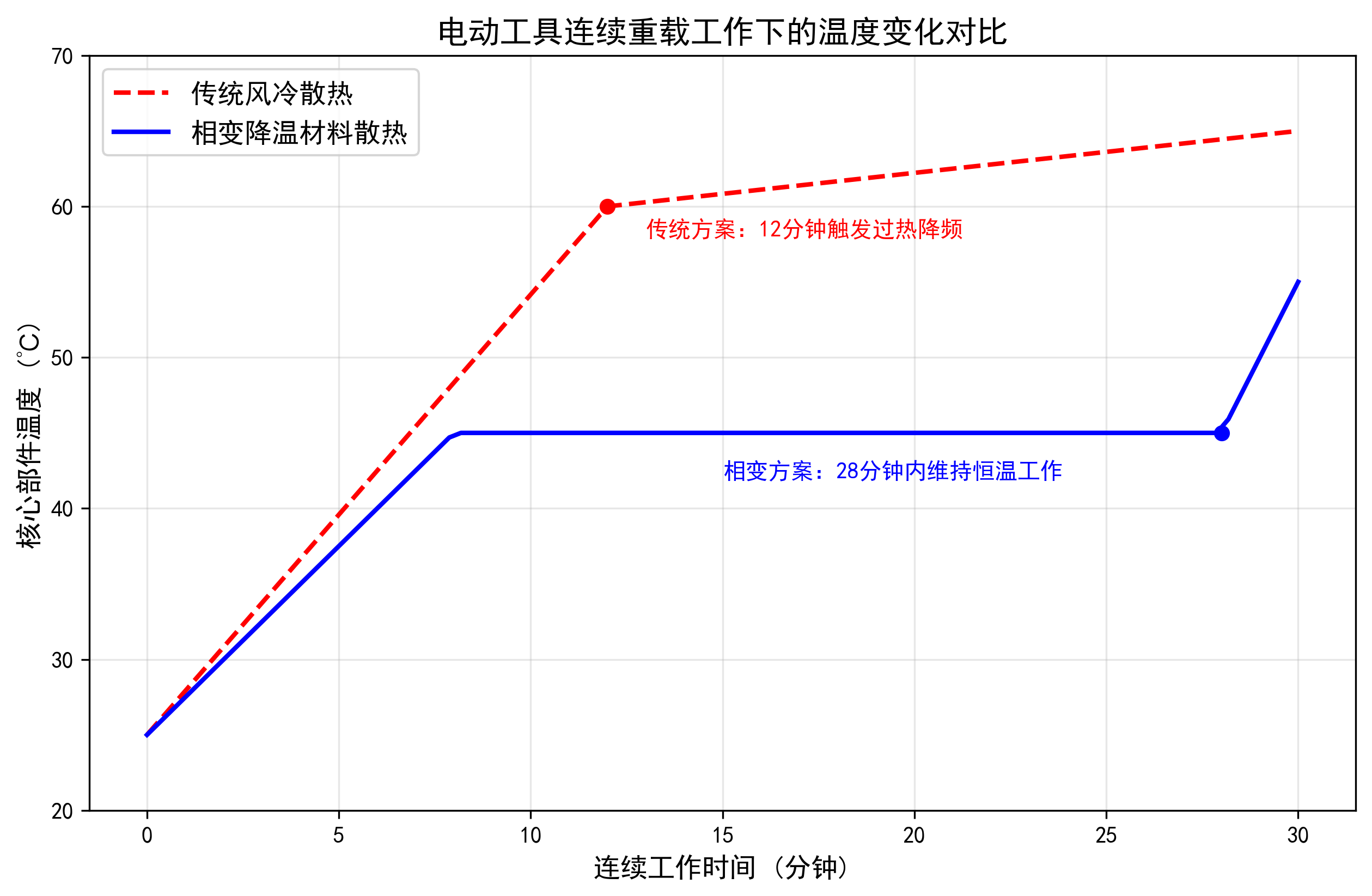

图 3: 电动工具连续重载工作下的温度变化对比，相变方案可大幅延长满功率工作时间

从图中可以看到，传统的风冷方案，工作 12 分钟后，核心部件的温度就升到了 60℃，触发过热降频，之后温度还在缓慢上升，无法持续满功率工作；而相变散热方案，温度升到 45℃（相变温度）后就保持稳定，一直工作 28 分钟，都能维持满功率输出，持续工作时间提升了一倍以上！

除此之外，相变散热还有诸多核心优势：

1. 被动散热，极致可靠： 不需要风扇、泵等运动部件，完全被动工作，没有噪音，没有进灰的问题，也不会有部件故障的风险，特别适合工地、园林等恶劣的工作环境。
2. 轻量化，适配手持设备： 相变材料的密度只有 1-1.5g/cm³，比金属轻很多，而且不需要额外的风道、液冷管路，不会增加设备的重量，完美适配手持工具的便携需求。
3. 生产友好，成本可控： 复合相变材料室温下是固态，裁切后直接贴合就可以，不需要粘合剂，也不需要额外的工序，相比传统方案，还能降低 15% 左右的材料和组装成本。
4. 长寿命，循环稳定： 相变材料可以反复相变数千次，性能几乎没有衰减，和电动工具的寿命完全匹配，长期使用都能保持稳定的散热效果。

行业落地与未来趋势

目前，相变降温材料在电动工具领域已经进入了大规模落地阶段：

• 材料端：力王、霍尼韦尔等厂商已经推出了针对电动工具的成熟相变材料产品，比如力王的 9004 系列，降温幅度可达 15-20℃，热含值 80J/g，已经批量应用在电锯、电剪刀、链锯等工具的电池包上。
• 产品端：国内外的头部电动工具企业，已经开始在高端产品线中引入相变散热技术，解决大功率、快充带来的发热问题，提升产品的竞争力。

未来，随着技术的发展，相变降温材料在电动工具领域还有很大的升级空间：

• 更高性能的复合 PCM： 研发更高潜热、更高导热系数的材料，比如石墨烯基复合相变材料，进一步提升散热效率，支持更高功率的工具。
• 微胶囊化 PCM： 把 PCM 做成微米级的胶囊，混入塑料、涂料中，这样可以直接把相变材料集成在工具的外壳、手柄里，实现更灵活的温控，还能解决泄漏的问题。
• 主动被动结合的热管理： 把相变材料和小型风冷、热管结合，进一步提升散热能力，适配更高端的工业级工具，实现更长时间的连续工作。
